技术亮点

1. 高分辨率打印：通过EHD打印技术，实现了超越300 ppi的高分辨率显示，满足未来小尺寸、高分辨率显示的需求。

图2b-e  2b-2e显示了当墨水黏度为6厘泊时，在不同打印速度下形成的图案的荧光图像。它们的线宽分别是17.8μm、13.2μm、10.2μm和6.9μm。

2. 优化打印过程：研究团队通过调整QD墨水粘度和打印速度，精确控制打印线宽，实现了5微米的线宽，为高分辨率QLED的制造提供了可能。

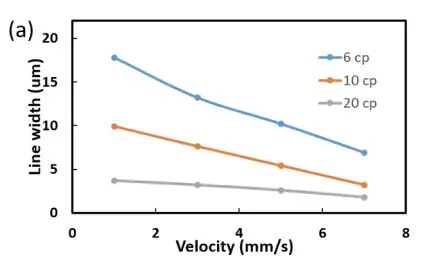

图2a  2a显示不同量子点(QD)墨水黏度下线宽与打印速度之间的关系。（b-e）在墨水黏度为6厘泊（cp）且打印速度分别为1毫米/秒、3毫米/秒、5毫米/秒和7毫米/秒

3. 高电流效率：底部发射QLED设备的最大电流效率达到13.6 cd/A，而顶部发射设备更是高达16.4 cd/A，显示出EHD打印技术在提升设备性能方面的巨大潜力。

图3  展示了打印的RQD的电致发光光谱图，显示了发射峰位于628 nm，半高宽为29 nm。

4. 双色显示：成功制备了500 ppi红绿双色底部发射设备，展示了EHD打印技术在全色显示应用中的广阔前景。

图4  展示了通过EHD打印技术制造的500 ppi红绿双色底部发射QLED设备的荧光图像。

图5  展示了点亮状态下的红绿双色底部发射QLED设备的电致发光图像，显示每个像素具有相对均匀的图案和清晰的边界。

研究结论

BOE科技集团的研究证明了EHD打印技术在制造高分辨率、高效率QLED显示产品方面的巨大潜力。未来，研究团队将继续优化EHD打印方法，提高绿光和蓝光QLED设备的性能，并探索全色设备的制造，推动EHD打印技术在QLED产品中的应用发展。

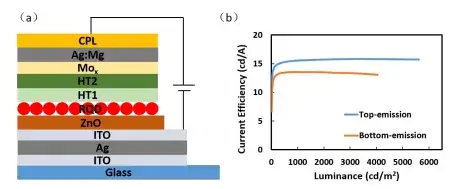

图6  6a展示了顶部发射QLED设备的架构图，包括了ITO/Ag/ITO作为底电极，Mg/Ag合金作为半透明顶电极，以及覆盖有CPL层以增加光提取的结构。6b展示了顶部发射设备与底部发射设备电流效率的对比曲线图。
