在软组织再生领域，开发弹性且可降解的支架以及小直径血管移植物（SDVGs）具有重要的临床意义。当前虽然多种弹性生物材料已被开发用于制备生物相容性 SDVGs，但进一步增强其顺应性仍是研究的关键目标。合成和天然聚合物如 PCL、PGS、PU、PEUU、丝素蛋白、胶原蛋白等常被用于 SDVGs 的制备。其中，PCL 具有良好的生物相容性，但因其半结晶性质导致弹性较低；而 PGS 则因其优越的柔韧性和柔软性受到关注，不过需通过与缓慢降解的聚合物混合或交联来调节降解速率。

鉴于此，研究团队致力于探索一种能够有效提升支架弹性与顺应性的新方法，以满足血管再生和软组织修复的临床需求。来自天津大学材料科学与工程学院袁晓燕教授的团队在《Chem. Res. Chinese Universities》期刊发布了“Formation of Electrospun Membranes with High Resilience by In situ Crosslinking”的最新研究成果。该团队通过 PGS-MA 与 PEGDA 的原位光交联，成功制备出不同质量比的 PCL/PGS 静电纺丝膜和管状支架，显著提升了其弹性。这一成果为小直径血管移植物的应用提供了新思路，有望推动血管再生领域的研究进展。

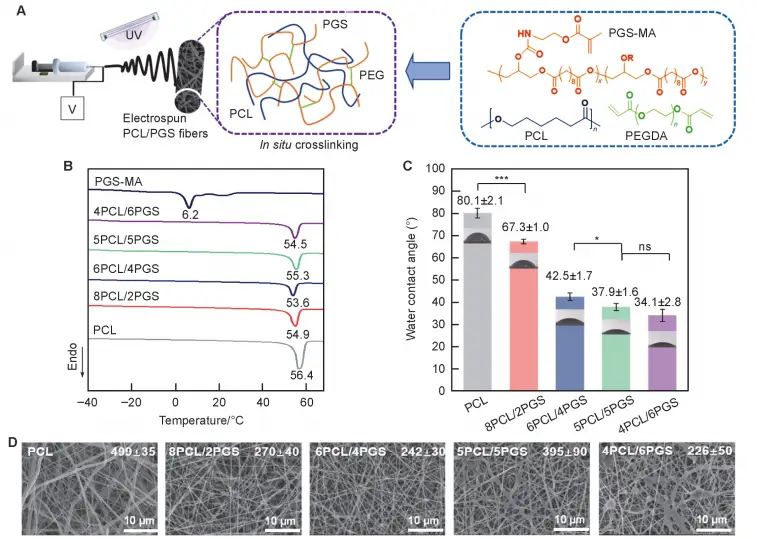

该团队通过将聚甘油癸二酸酯（PGS-MA）与聚乙二醇双丙烯酸酯（PEGDA）进行原位光交联，成功制备了不同质量比的聚己内酯（PCL）和 PGS 静电纺丝膜及管状支架。具体方法是将 PCL 和 PGS-MA 溶解在三氟乙醇中，加入 PEGDA 和光引发剂二甲氧基苯乙酮（DMPA），通过静电纺丝技术在紫外光照射下形成交联网络，从而制备出具有不同 PCL 和 PGS-MA 质量比（如 8PCL/2PGS、6PCL/4PGS、5PCL/5PGS 和 4PCL/6PGS）的膜和管状支架。详见图一。

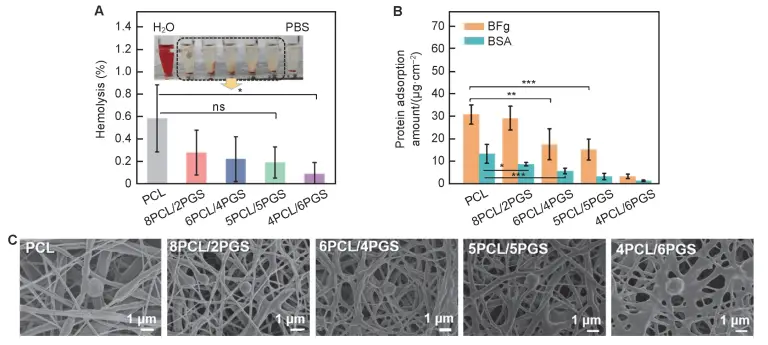

交联结构不仅提供了静电纺丝膜和管状支架的弹性特性，还保持了低溶血性和适宜的细胞相容性。图 2A 展示了 PCL/PGS 静电纺丝膜的溶血结果，所有样品的溶血率均低于 1%，远低于国家标准 GB/T16175–2008 对生物医用材料的要求（5%），表明其具有良好的血液相容性。同时，图 2B 和图 2C 分别展示了蛋白吸附和血小板粘附结果，表明随着 PGS 含量的增加，蛋白吸附量减少，且血小板粘附数量低，无伪足形成，进一步证明了 PCL/PGS 静电纺丝膜的生物相容性良好。

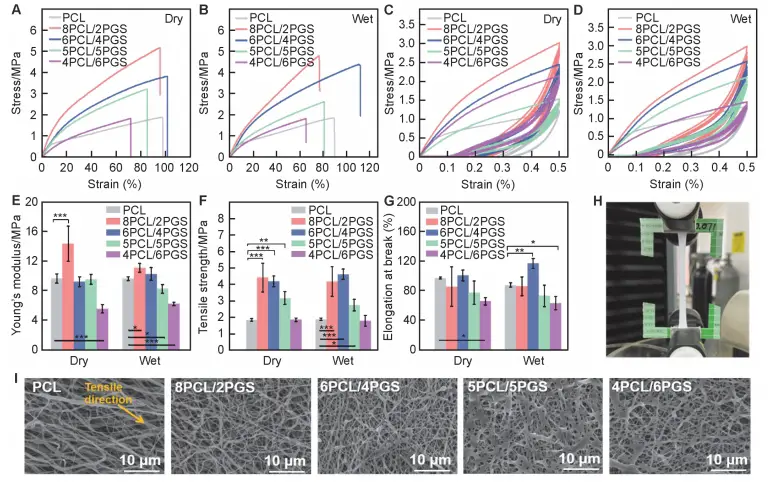

随着 PGS 含量从 8PCL/2PGS 增加到 5PCL/5PGS，PCL/PGS 静电纺丝膜的拉伸强度增强。图 3E 和图 3F 分别展示了不同质量比的 PCL/PGS 静电纺丝膜在干态和湿态下的杨氏模量和拉伸强度，从图中可以看出，随着 PGS 含量的增加，样品的拉伸强度逐渐提高，而杨氏模量则有所降低，这表明材料的柔韧性增加，更符合血管组织的力学特性。图 3C 和图 3D 分别展示了不同质量比的 PCL/PGS 静电纺丝膜在干态和湿态下的循环拉伸曲线，从图中可以看出，随着 PGS 含量的增加，样品的不可逆变形逐渐减小，尤其是在湿态下，4PCL/6PGS 样品的不可逆变形显著降低，表明其回弹性得到了显著提高。

图 4I 展示了不同质量比的 PCL/PGS 管状支架的顺应性测试结果，从图中可以看出，随着 PGS 含量的增加，管状支架的顺应性逐渐提高，其中 5PCL/5PGS 和 4PCL/6PGS 的顺应性分别达到 1.67%±0.37% 和 2.28%±0.49% 每 100 mmHg，与天然大隐静脉（1.5% 每 100 mmHg）相近，表明其具有良好的血管顺应性匹配性。图 4J 和图 4K 分别展示了 PCL 和 4PCL/6PGS 管状支架在压缩和拉伸后的形态恢复能力，从图中可以看出，4PCL/6PGS 管状支架在压缩和拉伸后能够轻松恢复原形，而 PCL 管状支架则表现出明显的不可逆变形，这进一步证明了 PCL/PGS 管状支架的优越弹性和在血管再生领域的应用潜力。

综上所述，团队通过 PGS-MA 与 PEGDA 的原位光交联，成功制备出不同质量比的 PCL/PGS 静电纺丝膜和管状支架，显著提升了材料的弹性与生物相容性，这一成果为血管再生领域的小直径血管移植物（SDVGs）应用提供了新思路。值得一提的是，静电纺丝技术在生物材料领域越来越展现出强大的应用潜力，在制备各类高性能的新材料中，其高精度和稳定性确保了纤维膜的均匀性和性能一致性，无论是对于基础科研探索还是未来产业化生产，都是不可或缺的得力工具。微迈MN60实验级小试静电纺丝设备，搭载多针智能下纺系统，精准模拟量产条件，可助力科研团队高效完成配方优化、工艺验证。

文献来源：https://doi.org/10.1007/s40242-025-5026-8
