从 2010 到 2025 全梳理:静电纺 MOF 纤维电解质固态电池发展脉络

  • 发布时间:2026.07.30
  • 作者:wemaxnano

受化石能源短缺与环保需求驱动,储能技术亟需迭代,传统石墨基锂电池能量密度已达上限;金属锂负极理论容量极高,但液态电解液易燃、易生成锂枝晶,存在严重安全隐患。固态锂金属电池凭借高安全性、高能量密度、宽工作温度区间的优势成为优选方案。

其中 MOF 材料自带可调孔道、大量路易斯活性位点,能固定阴离子、提升锂离子迁移数,但纯 MOF 脆到没法做成自支撑薄膜;传统聚合物 PEO、PAN 柔性好,但离子传导弱、高温才能用。大家很早想到把 MOF + 聚合物复合,不过传统物理共混易引发填料团聚、界面相容性差、离子传输受阻等问题。而静电纺丝技术能够实现 MOFs 与聚合物的纳米尺度均匀复合,同时兼顾刚性多孔骨架与柔性基底




从 2010 到 2025 全梳理:静电纺 MOF 纤维电解质固态电池发展脉络期刊图

该方向 2010 年起步,近年新体系层出不穷却缺乏系统总结,因此西南交大杨维清团队联合多单位于 2026 年在《Advanced Fiber Materials》发表综述,梳理了2010–2025 年近百篇相关文献,系统梳理领域进展、统一划分复合路线、阐明离子输运协同机理并指明产业化优化方案,以此补齐领域综述空白、完善固态电解质基础理论,为高性能储能电池的研发与规模化落地提供全面参考。

一、行业底层痛点:为什么一定要做电纺 MOF 复合固态电解质?

传统液态锂电池两大致命短板

1.安全风险:电解液全是易燃有机溶剂,充放电升温极易热失控、起火爆炸,新能源车、大型储能根本不敢大规模用;

2.能量密度天花板:石墨负极理论容量锁死 372 mAh g⁻¹,锂金属负极 3860 mAh g⁻¹ 潜力巨大,但液态体系里锂枝晶疯狂生长,电池几圈就短路报废。

固态锂金属电池(SSLMB)完美解决以上两点:无易燃溶剂、抑制枝晶、适配高压正极,是下一代储能核心。

单一固态电解质各有硬伤

1.纯聚合物电解质:柔性可成膜,但室温离子导电极差,只能 60℃以上工作,锂迁移数低;

2.纯 MOF 电解质:孔道有序、锚阴离子能力拉满,但本身结晶脆性大,无法做成独立薄膜,和电极界面接触极差;

3.简单物理共混复合:MOF 颗粒抱团,两相界面相容性差,内部大量缺陷,离子传输通道断裂,性能提升微乎其微。

静电纺丝成为最优解的 3 个核心原因

1.连续性好:仿生三维纳米纤维网络:超高孔隙、大比表面积,电解液浸润充分,给锂离子搭建连续传输通道;

2.完美抑制 MOF 团聚纳米尺度限域效应,大幅改善 MOF - 聚合物界面结合;

3.工艺可调性拉满:通过电压、推进速度、接收辊转速、前驱液配比,自由调控纤维粗细、孔隙、取向、MOF 负载量,兼顾力学强度与电化学性能。



2010 年首次实现 MOF 与静电纺纤维结合,十多年衍生两条主流制备路线,也是这篇综述重点拆解的核心内容。

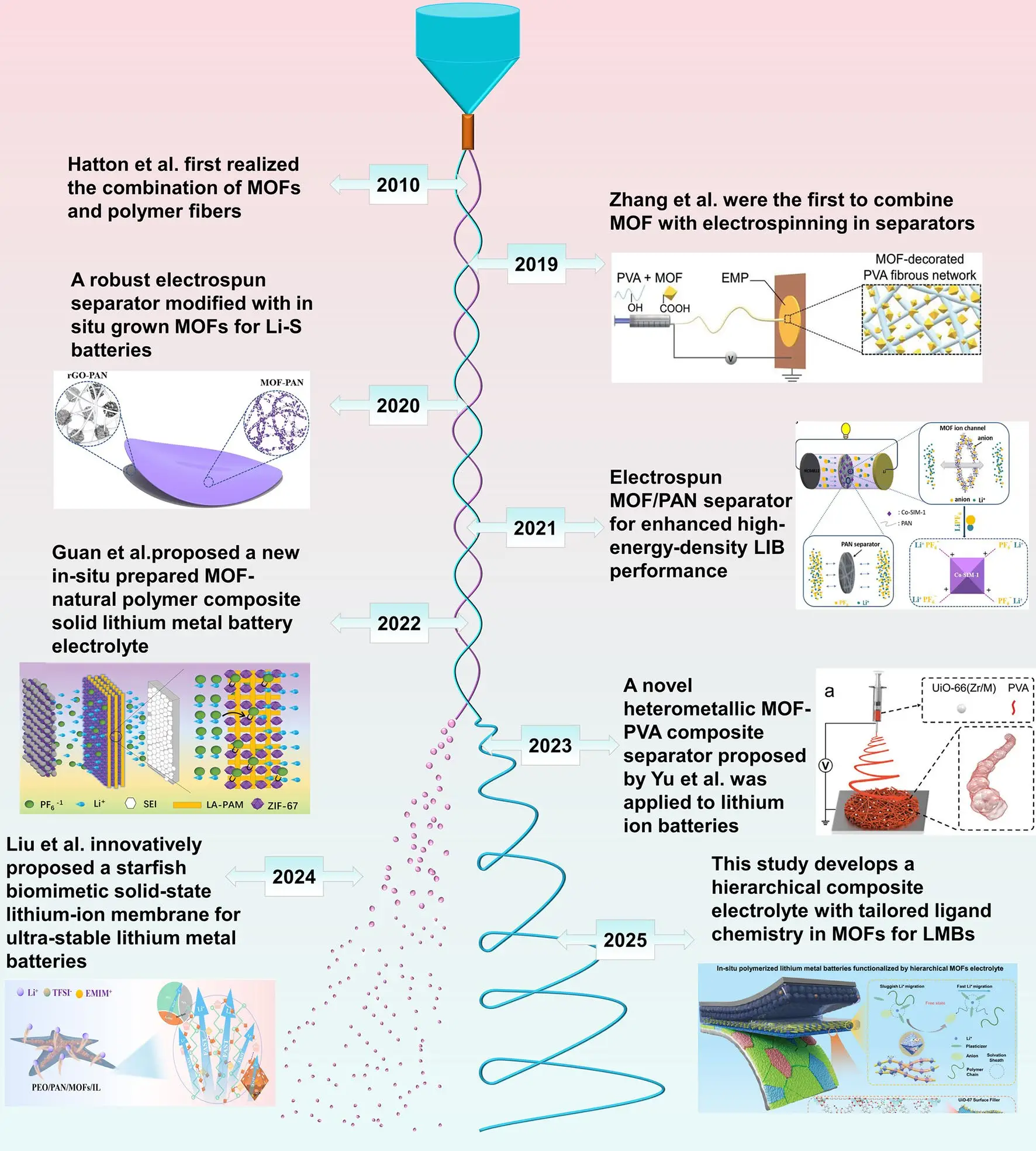

MOF电纺发展时间线

图 1.静电纺丝结合 MOFs 用于高性能锂电池发展时间线

、基础打底:静电纺丝全套原理 + 可直接照搬的实验参数

很多同学做实验只会盲目调电压流速,完全不懂参数怎么影响纤维形貌,这一章直接把工艺逻辑讲透,新手也能快速优化实验。

静电纺丝成型底层原理

高压电源让注射器内聚合物溶液带电,电场力超过液体表面张力,形成泰勒锥;射流喷射后溶剂快速挥发,同时发生弯曲拉伸,不断细化成纳米纤维,沉积在接收辊形成无纺布薄膜。 纤维连续性、直径、孔隙率、MOF 分散度,完全由三大类参数决定:前驱液性质、设备工艺、后处理方式。

第一类:前驱液关键参数(决定能不能纺出连续纤维)

黏度:最优区间 0.5–2 Pa・s 低于 0.5 Pa・s:溶液太稀,射流断裂,全是串珠纤维,MOF 大面积团聚; 高于 2 Pa・s:粘度过大,拉不出稳定射流,纤维粗细差距巨大。

电导率:MOF 本身导电,掺杂量太高会让射流电荷过载,纤维粗细不均,常规 MOF 添加量控制在 5%–20%;

溶剂:DMF、丙酮、水等直接决定挥发速度,溶剂挥发太慢纤维粘连,太快出现孔洞缺陷。

第二类:设备运行参数(实验室通用区间,直接抄进实验方案)

电压:10–25 kV,太低拉伸不足纤维粗,过高射流失稳出现大量缺陷;

推进流速:0.1–2.0 mL/h,流速快纤维变粗、MOF 团聚加重;

接收距离:10–20 cm,距离太短溶剂没挥发完全,纤维粘成块;

接收辊转速:800 rpm 无序多孔纤维(固态电解质首选);4500 rpm 高度取向纤维,实现定向离子传导,抑制枝晶。

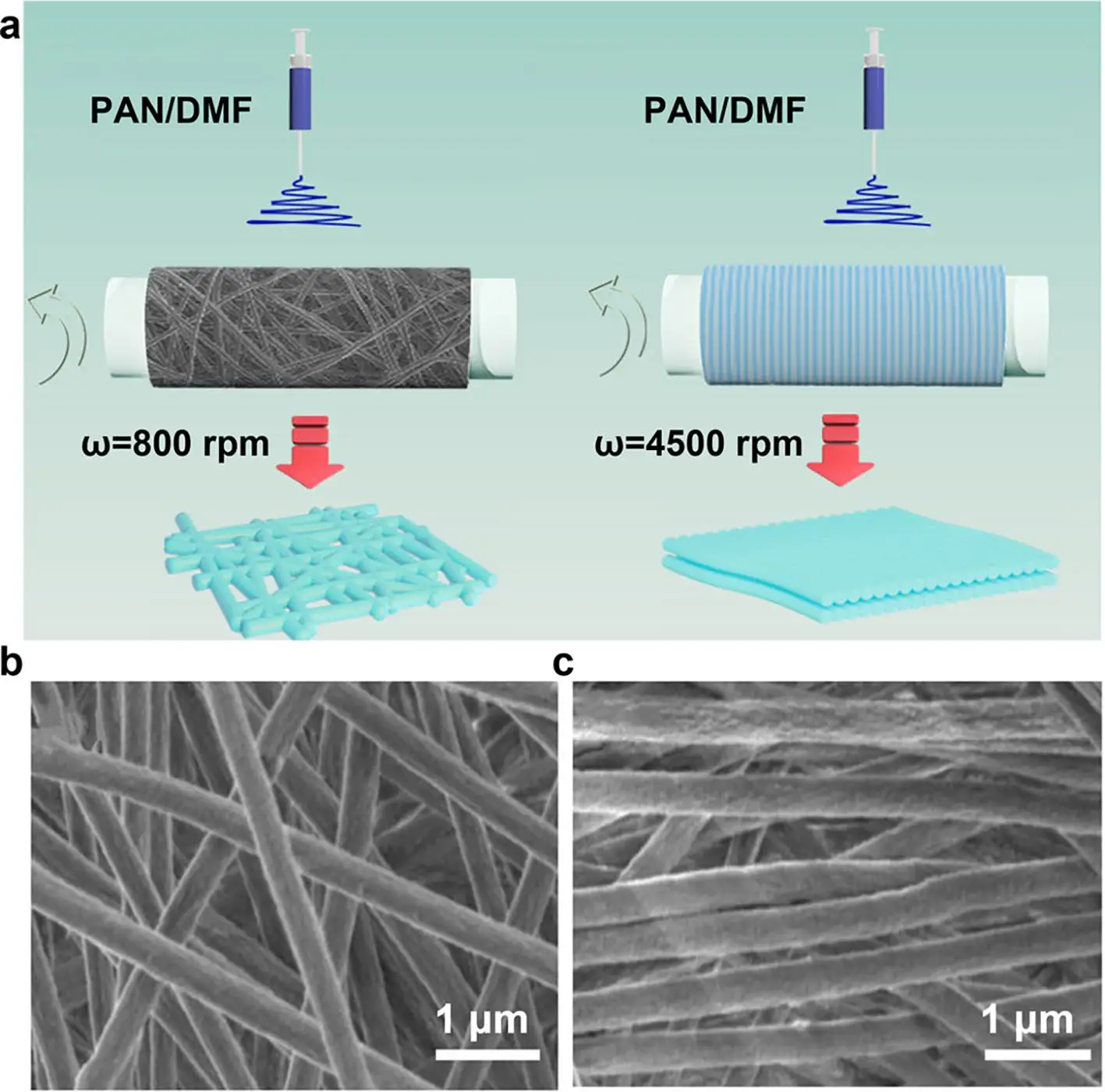

不同接收辊转速下 PAN 纳米纤维制备与形貌

图2.不同接收辊转速下 PAN 纳米纤维制备与形貌

第三类:后处理改性

热退火、原位聚合、表面接枝官能团都能强化膜力学强度,但高温热压会封堵纤维孔隙,牺牲离子电导率,需要平衡力学与电化学性能。

三、全文核心:两种 MOF / 电纺复合路线优劣全对比

综述把十几年所有文献归为两大技术路线,机理、结构、优缺点分得清清楚楚,做课题可以直接选一条深耕。

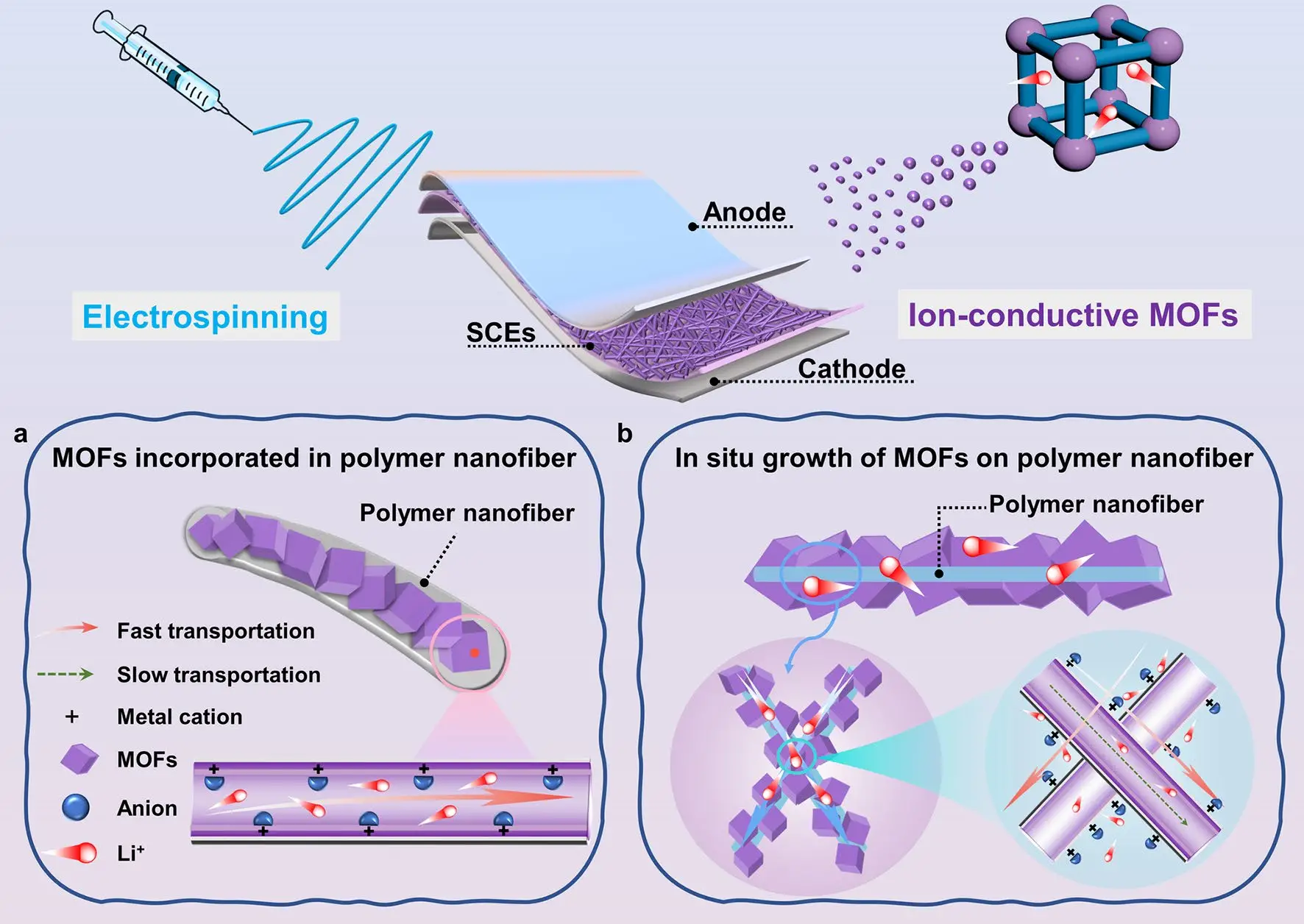

MOFs 与聚合物纤维两种复合策略及离子输运对比

图 3. MOFs 与聚合物纤维两种复合策略及离子输运对比

路线一:MOF 直接分散在纺丝液,一步内嵌进纤维(共混纺丝)

操作逻辑:提前合成 MOF 粉体,均匀分散到聚合物纺丝前驱液,一步静电纺,MOF 被包裹在纳米纤维内部。

优点

工艺简单、一步成型、设备门槛低,实验室最常用; 通过调控 MOF 添加量简单实现负载可控。

缺点

1.MOF 高掺杂下极易在纤维内部团聚,堵塞离子通道;

2.MOF 包裹在纤维内部,孔道没法充分利用,阴离子锚定能力打折扣;

3.两相仅物理结合,循环过程容易界面剥离。

主流聚合物体系案例梳理

1.PAN 基复合纤维 电化学窗口宽、热稳定好、机械强度高,代表仿生海星分层结构电解质,室温离子电导 4.37×10⁻⁴ S cm⁻¹,锂锂对称电池稳定循环 1300h; 短板:极性偏弱,和部分 MOF 界面相容性一般,需要改性。

2.PVDF-HFP 基复合纤维 介电常数高,促进锂盐解离,分解能生成 LiF 稳定界面,适配高压三元正极; 大量双层、梯度不对称隔膜 / 电解质都是这个体系,高电压循环稳定性远超 PEO。

3.其他小众基体(PMIA、PVA、PI、海藻多糖) 耐高温、阻燃、天然绿色基底,适合高安全、高温工况固态电池,缺点纺丝窗口窄,工艺难调控。

路线二:先纺聚合物纤维,再原位生长 MOF(核壳结构)

操作逻辑:先纯电纺制备三维聚合物纤维骨架,浸泡金属盐 + 配体溶液,MOF 直接在纤维表面原位成核生长,形成纤维为芯、MOF 为壳的核壳结构。

优点

1.MOF 完全暴露在外,孔道、活性位点全部利用,固定阴离子能力拉满,锂迁移数普遍 0.6 以上;

2.MOF 与纤维形成化学键结合,界面附着力极强,循环不分层;

3.连续表面 MOF 层搭建贯通的离子高速通道,离子传导效率远高于内嵌路线。

缺点

两步法制备,流程复杂,量产难度更高;MOF 生长厚度难精准控制。

代表成果

PAN 纤维原位生长 HKUST-1、MOF808,锂对称电池 4 mA cm⁻² 超高电流密度稳定 4000h,抑制枝晶效果断层领先。

两条路线直观总结(选题参考)

想快速出数据、做基础探究:选共混内嵌纺丝

主攻高离子电导率、长循环、界面工程创新:选原位生长核壳路线

四、拓展方向:不止锂电,钠固态电池同样适配

很多人局限只做锂体系,这篇综述特意加了一章拓展 MOF 电纺纤维在钠金属固态电池的应用。 钠资源成本极低,是大规模储能未来路线,并且钠枝晶、钠盐解离难问题和锂体系高度相似,可以类比。电纺 PAN@Cu-MOF 复合电解质,依靠竞争配位机制调控界面,钠电池 2000 圈容量保持 90%,给做钠电的同学提供全新思路。

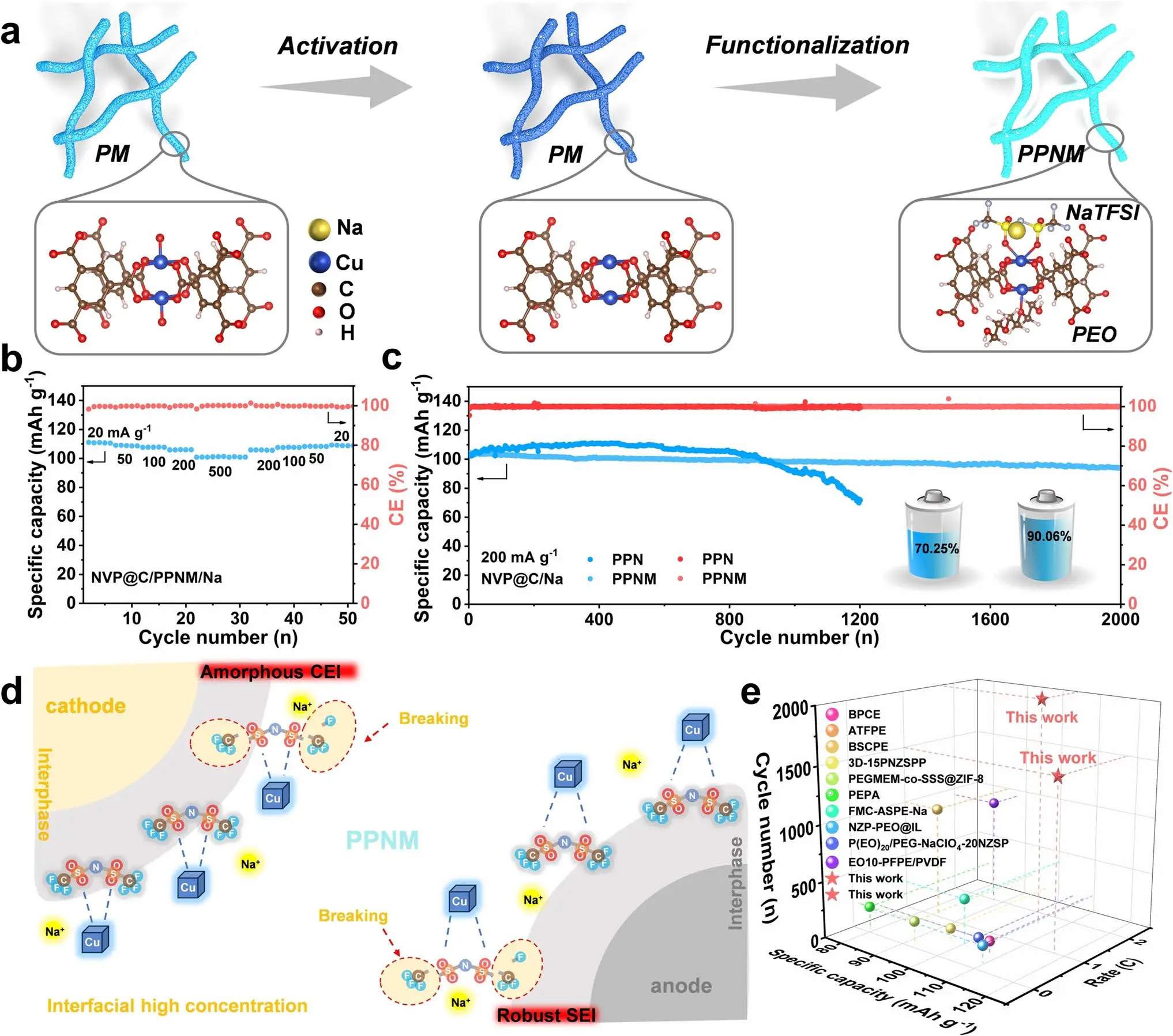

Cu-MOF@PAN 用于钠金属固态电池(PPNM 电解质)

图4. Cu-MOF@PAN 用于钠金属固态电池(PPNM 电解质)

五、领域现存瓶颈

综述客观罗列行业现阶段无法回避的问题,也是大家可以挖掘的创新缺口:

1.溶剂环保性差:

现在纺丝全是 DMF、丙酮有毒有机溶剂,残留溶剂破坏电池界面、污染环境,绿色低毒溶剂体系几乎空白;

2.MOF - 聚合物界面相容性差:

大部分体系仅物理结合,长循环两相分离,界面阻抗持续飙升;

3.多组分匹配无统一设计准则:

MOF 配体、聚合物分子结构、锂盐三者匹配机制缺少系统研究,试错成本极高;

4.量产化难题:

原位生长、同轴纺工艺复杂,批次差异大,难以满足 GMP 规模化生产;

5.表征手段不足:

缺少原位观测离子在纤维 - MOF 界面传输的技术,机理研究停留在宏观性能。

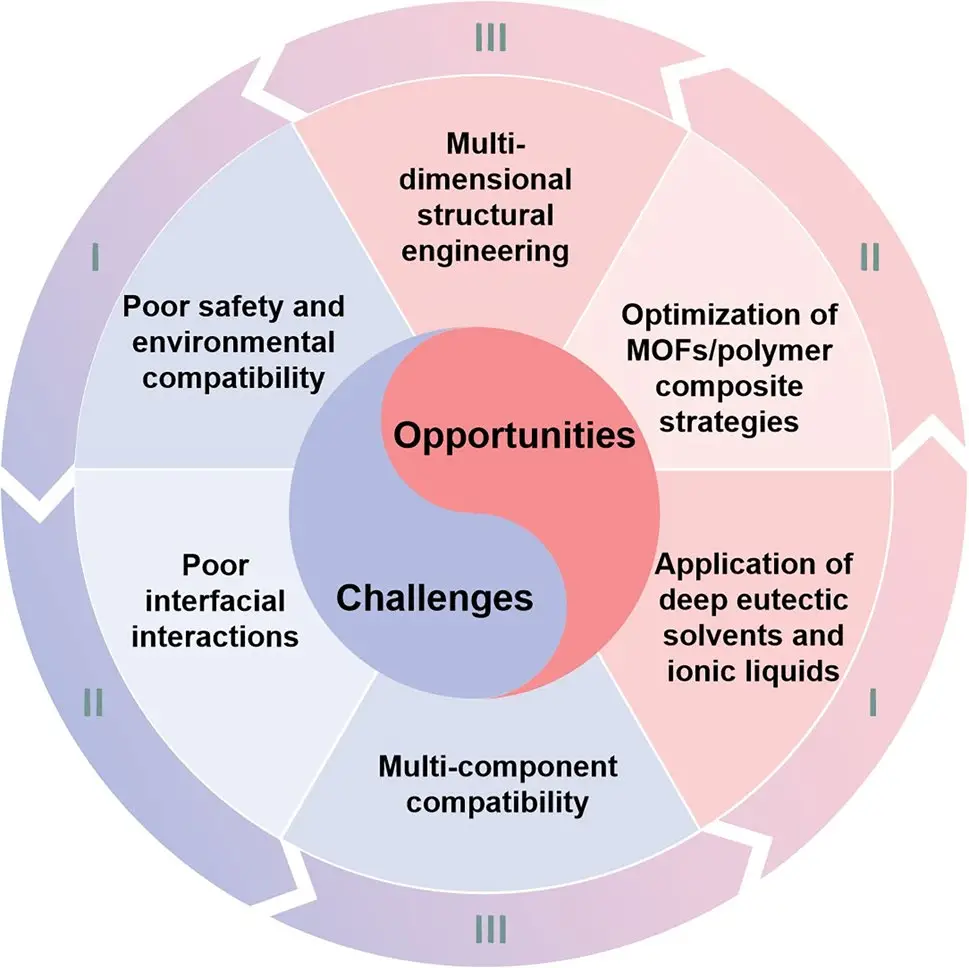

 MOFs / 静电纺纳米电解质的挑战与发展机遇总结图

图5.  MOFs / 静电纺纳米电解质的挑战与发展机遇总结图

六、四大前沿赛道,开题 / 写基金直接用(高分创新点来源)

这是整篇综述最有价值的部分,每条赛道都明确「现有缺陷 + 解决方案 + 预期突破性能」,不用自己凭空想创新。

赛道 1:绿色低毒纺丝溶剂体系

现状:传统有机溶剂易燃有毒,残留溶剂破坏 SEI 膜;

方案:深共熔溶剂、离子液体替代 DMF / 丙酮,通过计算化学筛选适配溶剂;

目标:实现无残留、高安全纺丝,同时调控锂溶剂化结构,稳定电极界面。

赛道 2:多尺度界面分子工程

现状:两相界面作用力弱,循环剥离;

方案:MOF 表面接枝 - NH₂、-SO₃H、氟基团,聚合物分子支链改性,共价 / 配位键连接两相;

效果:消除相分离,大幅提升离子迁移数与循环寿命。

赛道 3:多维层级结构精准构筑

现状:普通无序纤维离子传输迂曲度高,电导上不去;

方案:电场定向纺丝、微流控、多层梯度复合,构建分级孔道;

优势:同时实现高孔隙、连续 MOF 离子通道、高力学模量,同步解决导电与枝晶抑制两大问题。

赛道 4:原位表征 + 多尺度模拟耦合

现状:离子传输、界面演变机理只能靠事后表征推测;

方向:原位 XRD、原位 TEM 结合分子动力学模拟,定量解析微观结构 - 电化学性能构效关系,实现材料理性设计。

优势:原位生长界面结合牢固、离子传输与循环稳定性更佳。

七、总结

1.写作逻辑可直接复刻

这篇顶刊综述没有单纯堆砌文献,全程问题 - 机理 - 工艺 - 材料 - 性能 - 挑战 - 展望闭环,区别于流水账式文献罗列,不管是中文核心还是 SCI 综述,这套框架都能拉高审稿人好感;

2.实验指导价值拉满

全文汇总海量纺丝参数表格、SEM、电化学对比图,做静电纺固态电解质可以直接对照优化实验条件,少走半年弯路;

3.创新点清晰可落地

四个未来赛道没有空泛空话,每一条都对应当下行业短板,硕博开题、青年基金、小论文创新点都能直接延伸深挖;

4.同领域多体系横向思路拓展参考

不局限锂电池,同步延伸钠金属电池,拓宽研究边界,写文章、做汇报时加入跨体系对比,层次感直接拉开。



Doi:10.1007/s42765-026-00692-4

相关文章

联系我们

  • 电话/微信:18520902353
  • 客服QQ:3597831168
  • 邮箱:info@wemaxnano.com
  • 地址:广东省佛山市南海区狮山镇长兴西路12号建发风梅岭产业园9号楼

联系客服二维码

纳米纤维及其应用
