国立清华大学陈翰仪副教授团队：通过静电喷雾沉积制备三维多孔还原氧化石墨烯涂层锌阳极，用于高稳定性水合锌离子电容器

发布时间：2024.09.14
作者：

国立清华大学材料科学工程学系，陈翰仪副教授研究团队，在《Carbon》中发表了“3D Porous Reduced Graphene Oxide-Coated Zinc Anodes for Highly-stable Aqueous Zinc-Ion Capacitors via Electrostatic Spray Deposition”通过静电喷雾沉积技术制备的3D多孔rGO包覆Zn负极，为水系锌离子电容器提供了前所未有的稳定性和性能。

一、研究背景

锌离子储能装置价格低廉、安全，得益于锌金属的丰富和高化学稳定性。然而，它们的电化学性能较差，原因是锌金属阳极的锌剥离/镀层过程不稳定以及副反应的发生。

二、研究方法

在本研究中，通过静电喷雾沉积 (ESD) 制备了 3D 多孔还原氧化石墨烯涂覆的锌 (rGO@Zn)，并将其用作水系混合锌离子电容器 (ZIC) 的阳极。这种一步法技术不仅成本效益高，而且能够精确控制涂层的形态和结构。

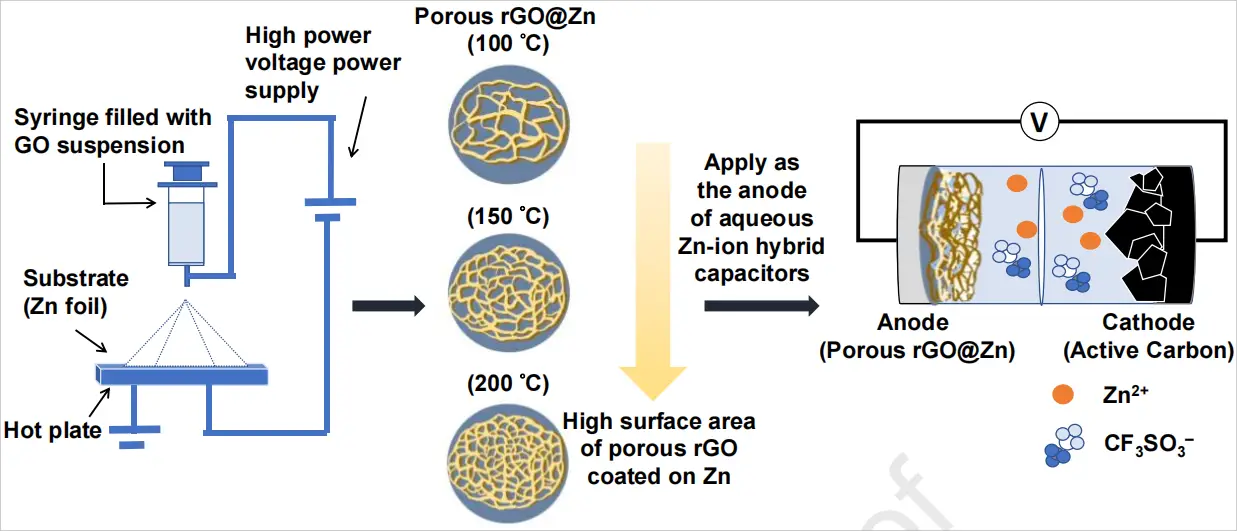

图1.3D多孔结构示意图rGO@Zn在不同的ESD温度下。

三、研究亮点

1.性能提升

与传统Zn负极相比，在锌上涂覆具有大表面积的3D 多孔 rGO 可产生低电荷转移电阻和小电压滞后 (44.5 mV)，以及在水系混合 ZIC 中，更高的能量密度(25 Wh kg-1，10,882 W kg-1)。此外，Zn阳极表面的导电rGO在Zn剥离/镀层过程中稳定了电场，功能基团引导Zn2+沉积位点，导致循环过程中Zn沉积均匀，并提高了电化学性能。

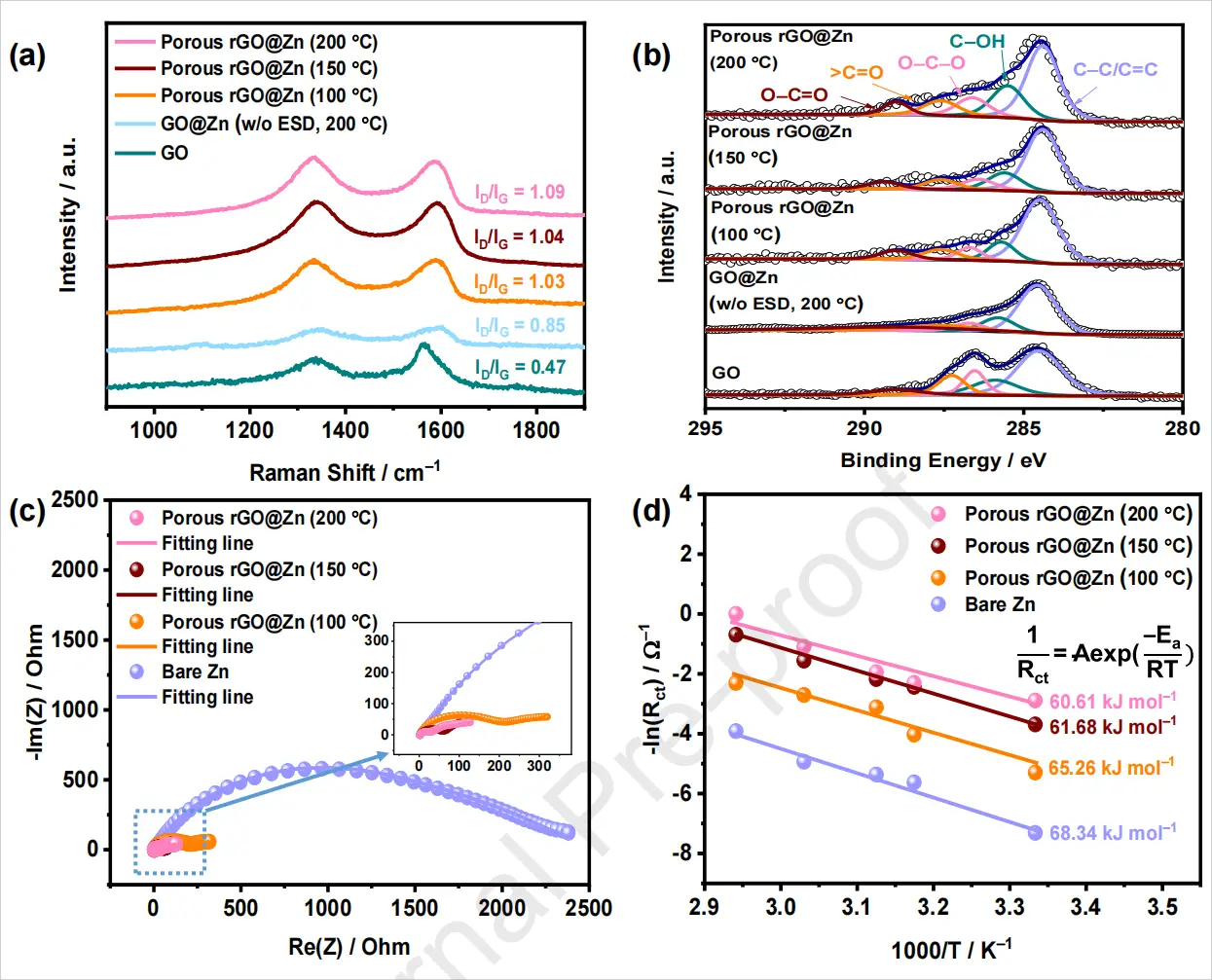

图2.（a） GO的拉曼光谱，GO@Zn（无ESD，200°C），多孔rGO@Zn（100℃），rGO@Zn（100°C），以及rGO@Zn（200°C）（b）三维多孔材料的XPS光谱rGO@Zn（100°C、150°C和200°C），GO@Zn（不含ESD，200°C）和GO，（C）室温（25°C）下的EIS测量，以及（d）三维多孔材料的Arrhenius曲线和相应的活化能rGO@Zn以及裸露的锌。

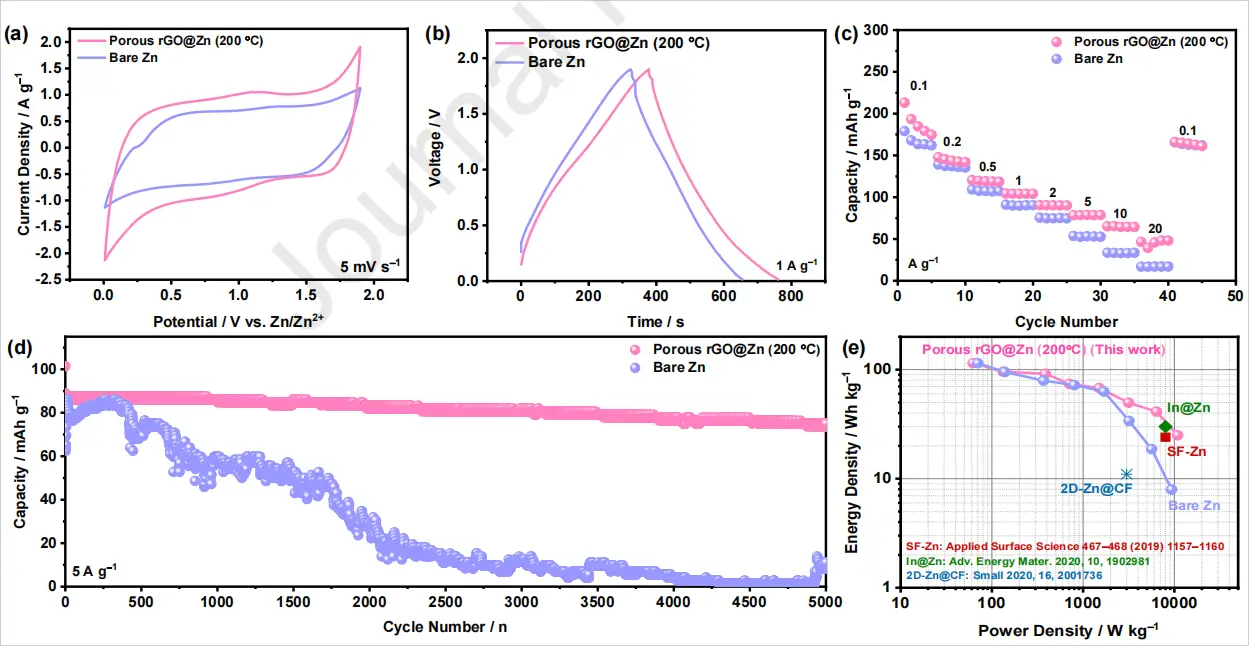

图3.三维多孔AC//Zn全电池的电化学性能rGO@Zn（200°C）和裸锌阳极：（a）扫描速率为5 mV s-1时的CV曲线，（b）电流密度为1 a g−1时的GCD曲线。

2.稳定性好

经过3000小时的长期循环测试，rGO@Zn负极表现出卓越的稳定性，这对于实现“碳中和”社会和零排放目标至关重要。

图4.三维多孔Zn//Zn对称电池的电化学行为rGO@Zn（100°C、150°C和200°C），GO@Zn（不含ESD，200°C）和裸锌电极，电流密度为0.2 mA cm-2，面积容量为0.2 mAh cm-2：（a）3D多孔材料的短期循环性能rGO@Zn以及GO@Zn（不含ESD，200°C）不同ESD基板温度下的电极，（b）（a）的放大图，（C）3D多孔材料循环测试期间的电压滞后总结rGO@Zn不同ESD基板温度（100°C、150°C和200°C）下的电极，以及（d）3D多孔材料的长期循环性能rGO@Zn（200°C）和裸锌电极。

3.抑制枝晶形成

原位同步辐射X射线显微镜和光学显微镜分析揭示了rGO涂层如何有效抑制锌枝晶的形成，从而提高了锌负极的安全性和可靠性。

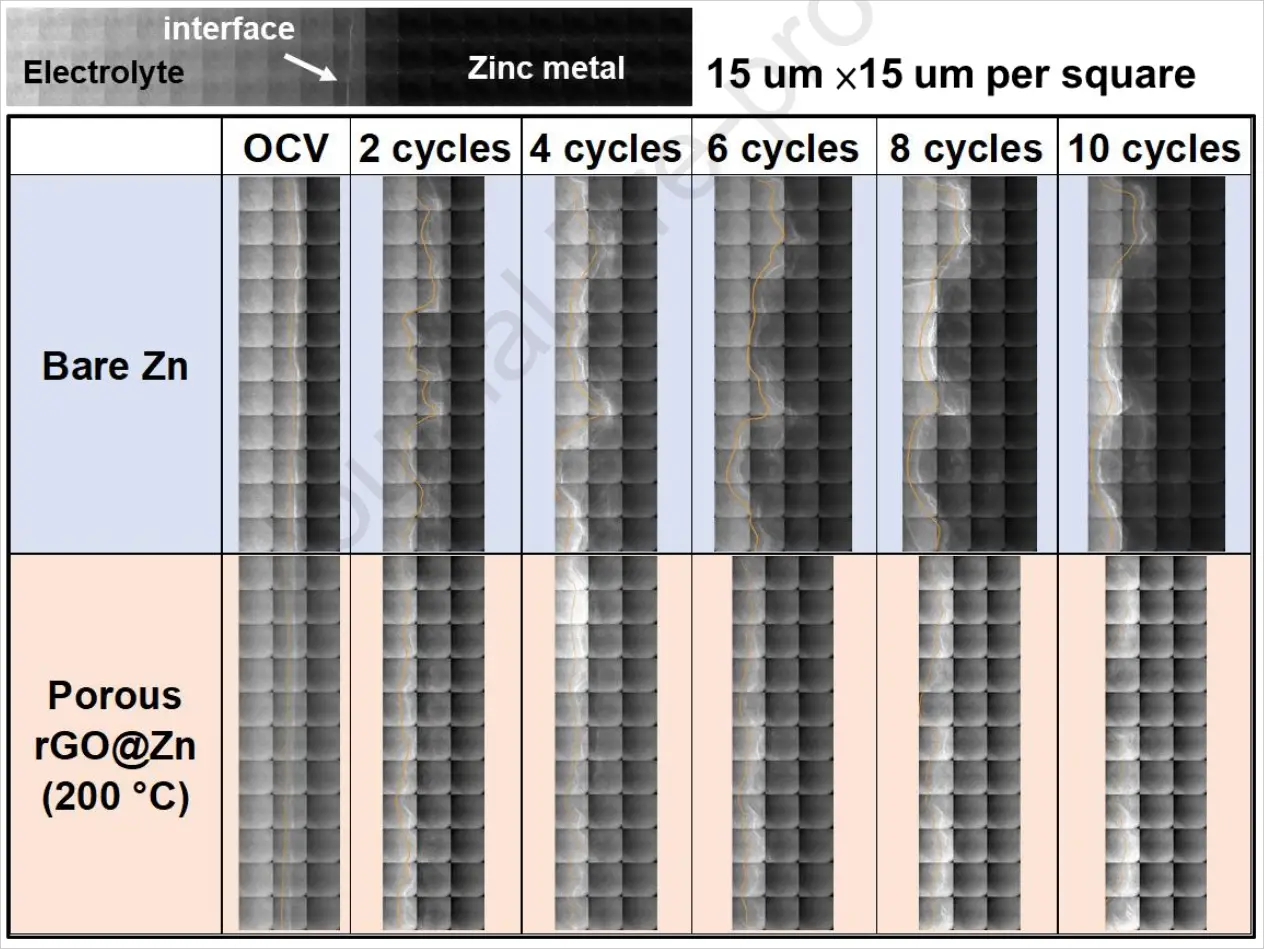

图5.具有3D多孔结构的AC//Zn全电池的原位TXM图像rGO@Zn（200°C）和1.9 V（完全充电）下的裸锌阳极进行10次循环。

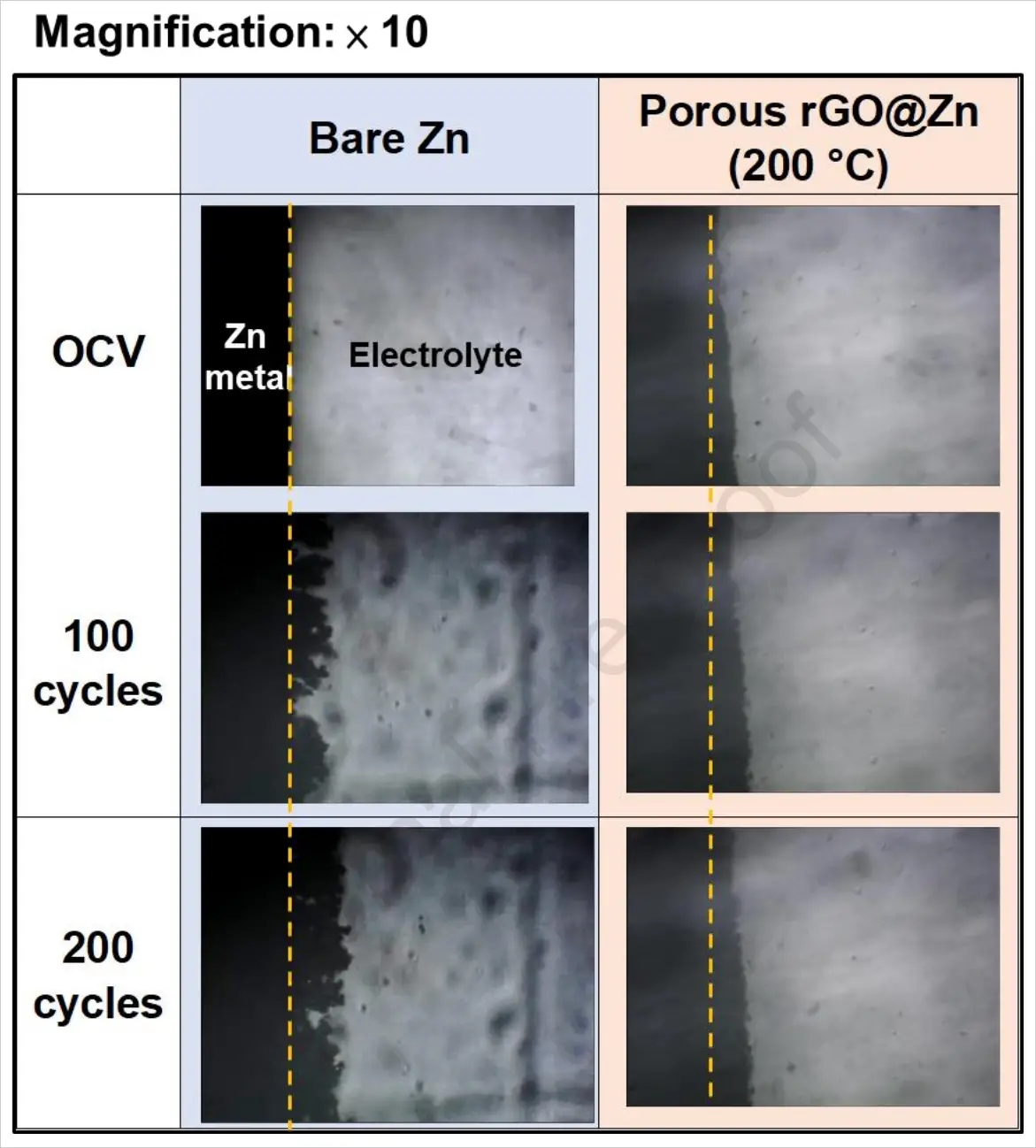

图6.具有3D多孔结构的AC//Zn全电池的原位OM图像rGO@Zn（200°C）和裸锌阳极，电流密度为5A g−1，循环200次。

原文链接：https://doi.org/10.1016/j.carbon.2024.119467

上一篇：厦门大学郑高峰研究团队：基于分子量调节的绿色静电纺丝制备乙基纤维素双峰纳米纤维膜用于高性能空气过滤

下一篇：闪蒸焦耳热驱动的电化学CO2转化：可持续发展的新路径

国立清华大学陈翰仪副教授团队：通过静电喷雾沉积制备三维多孔还原氧化石墨烯涂层锌阳极，用于高稳定性水合锌离子电容器

相关文章

联系我们
